Vue d'ensemble de l'échangeur de chaleur à coque horizontale et à tube

Wuxi Hongdinghua Chemical Equipment Co., Ltd., en tant que fabricant professionnel de divers équipements chimiques, a de nombreuses années de coopération avec des clients des industries pétrolière, chimique, pharmaceutique, de protection de l'environnement et métallurgique. L'échangeur de chaleur est l'équipement le plus largement utilisé parmi les équipements fournis par Wuxi Hongdinghua Chemical Equipment Co., Ltd. spécialement pour les échangeurs de chaleur à coquille et à tube.
Les échangeurs de chaleur à coquille et à tube peuvent être classés en de nombreux noms différents selon leur structure interne, ou selon le mode de débit moyen à l'intérieur de l'échangeur de chaleur à coquille et à tube, ou leurs applications, telles que condensateur, refroidisseur, chauffage, préchauffeur, rebouillateur, piège à froid, condensateur de passage multi-tube, échangeur de chaleur à tube en U, échangeur de chaleur à tête flottante, échangeur de chaleur à boîte d'emballage, etc., avec de nombreux noms.
Wuxi Hongdinghua Chemical Equipment Co., Ltd. classe tant d'échangeurs de chaleur à coque et à tube en fonction de leurs positions d'installation en utilisant des termes plus intuitifs et compréhensibles:
Échangeur de chaleur à coque verticale et à tube
Échangeur de chaleur à coque et à tube horizontal
La structure de base de tous ces échangeurs de chaleur avec des noms différents est presque avec la même structure ou similaire;
La structure d'un échangeur de chaleur à coque et à tube comprend ce qui suit:

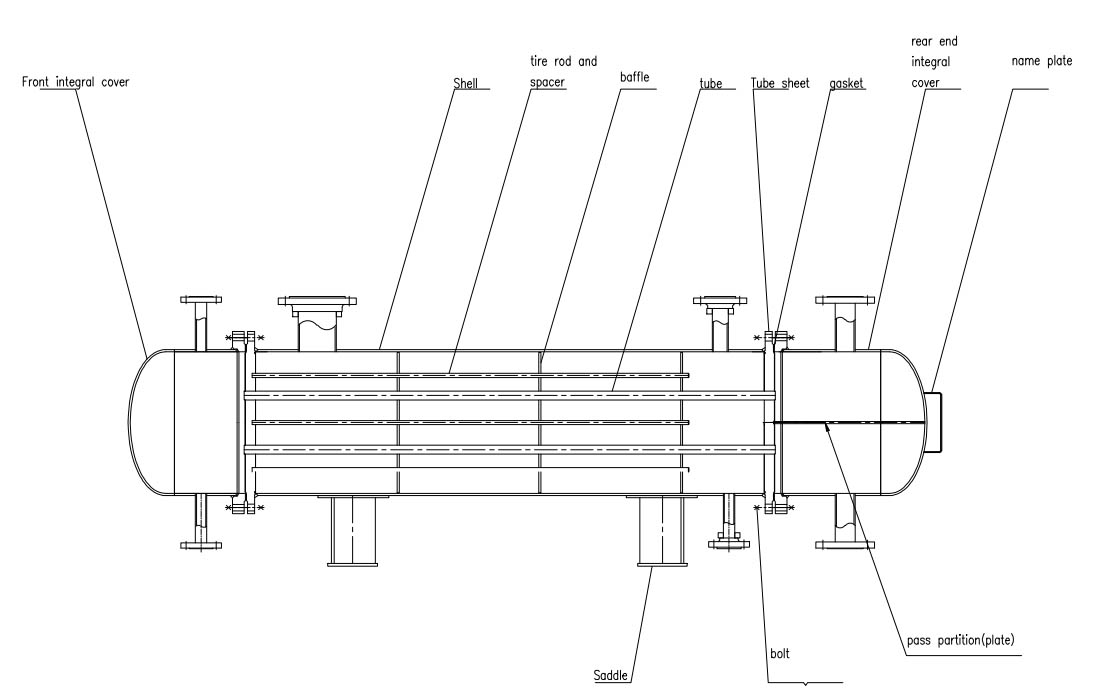

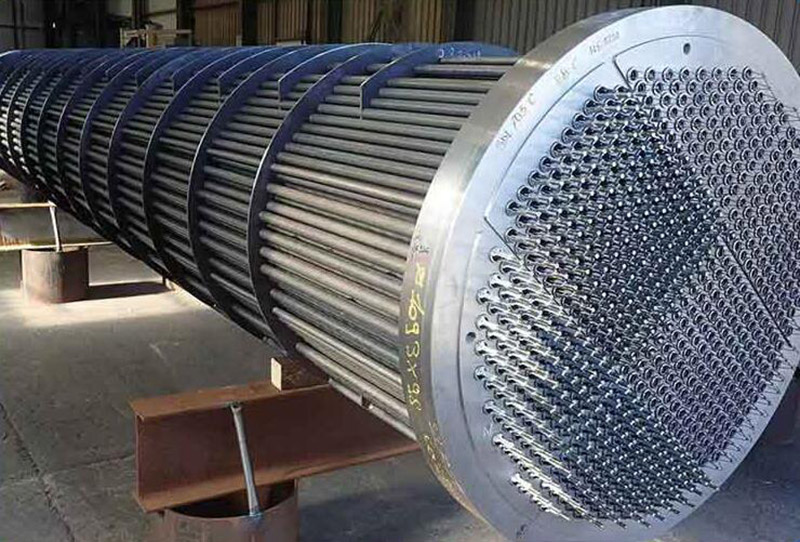

Les échangeurs de chaleur à coque et à tube sont principalement composés de capot (couvercle intégral), de feuille de tube, de tubes, de coques et de plaques de baffle.
Habituellement, la coquille est cylindrique; Les tuyaux sont droits ou en forme de U. Pour améliorer l'efficacité du transfert de chaleur des échangeurs de chaleur, des tubes filetés, des tubes à ailettes, etc. peuvent également être utilisés. Le motif de la disposition des tubes comprend des triangles équilatéraux, des carrés, des carrés d'angle et un triangle d'angle.

Caractéristiques et application de l'échangeur de chaleur à coque horizontale et à tube

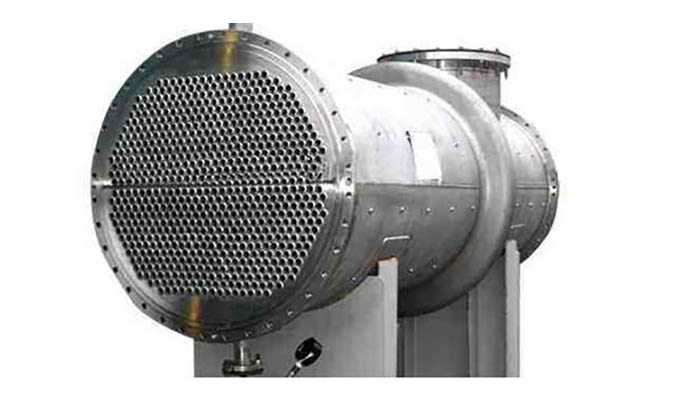

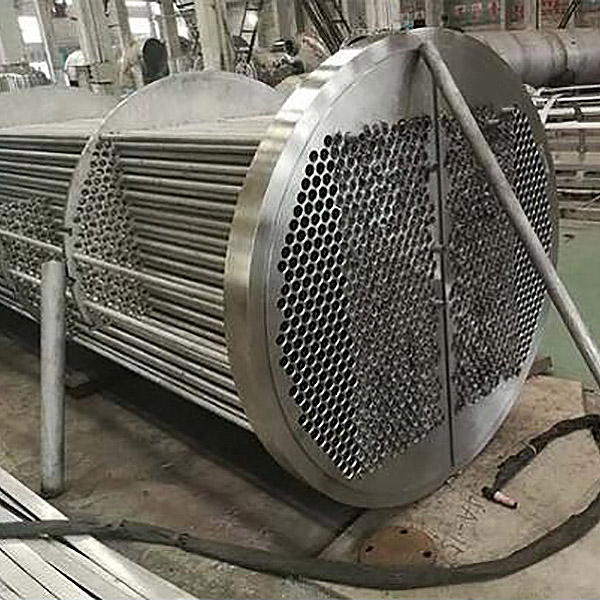

Un échangeur de chaleur à coque et à tube horizontal est constitué d'une coque et d'un faisceau de tubes contenant de nombreux tubes, et l'échange de chaleur entre fluides froids et chauds est effectué à travers les parois du tube. En tant qu'équipement d'échange de chaleur standard traditionnel, les échangeurs de chaleur à coque horizontale et à tube sont largement utilisés dans l'industrie chimique, le raffinage du pétrole, l'industrie pétrochimique, l'énergie, l'énergie nucléaire et d'autres dispositifs industriels, en particulier dans les échangeurs de chaleur à haute température et à haute pression et à grande échelle, qui occupent un avantage absolu.

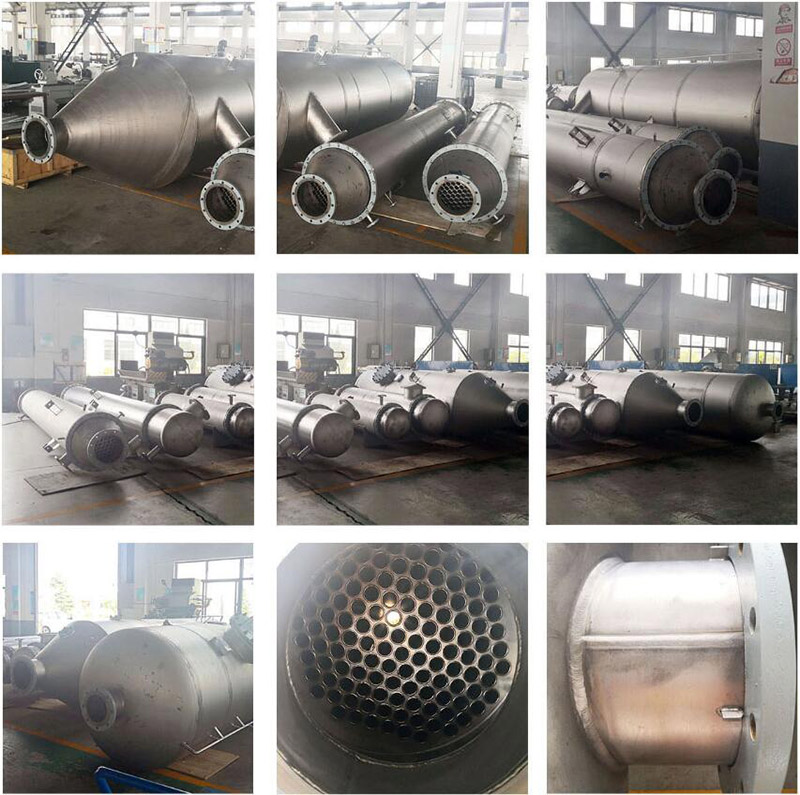

Détail de l'échangeur de chaleur à coque horizontale et à tube

Habituellement, la pression de travail des échangeurs de chaleur à coque horizontale et à tube peut atteindre 4 MPa, et la température de travail est inférieure à 200 ℃. Dans certains cas, une pression et une température plus élevées peuvent également être obtenues. En général, le diamètre de la coquille est inférieur à 1800 millimètres et la longueur du tube est inférieure à 9 mètres. Dans certains cas, il y a aussi des tubes plus grands ou plus longs.
La surface de paroi du faisceau de tubes enfermé dans la coque sert de surface de transfert de chaleur de l'échangeur de chaleur interparain. L'échangeur de chaleur à coque horizontale et à tube a une structure simple, une section transversale à faible coût et à large débit et est facile à nettoyer à l'échelle; Cependant, le coefficient de transfert de chaleur est faible et la surface du sol est inférieure à celle de l'échangeur de chaleur à coque et à tube de type horizontal. Il peut être fabriqué à partir de différents matériaux de structure (principalement des matériaux métalliques) et peut être utilisé à des températures et des pressions élevées, ce qui le rend le plus largement utilisé. Les échangeurs de chaleur horizontals de coquille et de tube comprennent des échangeurs de chaleur d'eau de vapeur de feuille de tube fixe horizontal, des échangeurs de chaleur d'eau de vapeur de coquille et de tube horizontals avec joint d'expansion, des échangeurs de chaleur d'eau de vapeur de tête flottante horizontale, des échangeurs de chaleur d'eau de vapeur de coquille et de tube en forme de U horizontals, des échangeurs de chaleur d'eau de vapeur de coquille et de tube ondulés horizontals, des échangeurs de chaleur d'eau d'eau segmentés horizontaux et Les principaux paramètres de contrôle des échangeurs de chaleur à coque et à tube sont la zone de chauffage, le débit d'eau chaude, la capacité d'échange de chaleur et les paramètres du milieu thermique.

Données techniques et paramètres

Lors de la conception et de la fabrication d'échangeurs de chaleur à coque horizontale et à tube, veuillez fournir les paramètres suivants et les données techniques à Wuxi Hongdinghua Chemical Equipment Co., Ltd.
1、Type d'échangeur de chaleur: A: type tubulaire □ C: Type de tube en U □ D: type de tête flottante □
2、Zone d'échange de chaleur: mètres carrés ______ (㎡)
3, pression de travail: côté du tube _____ MPa côté de la coquille _____ MPa
4, température de travail: côté du tube _____ ℃ côté de la coquille _____ ℃
5, Matériel: côté du tube A: 20 # □ B : S30408 □ C : S32168 □ D : S31603 □ F: Autres _____
Côté de la coquille A: Q235B □ B : S30408 □ C : S32168 □ D : S31603 □ F: Autres _____
6、Spécifications du tube d'échange de chaleur (diamètre et épaisseur de paroi): _____
7、Type: A: Vertical □ B: Horizontal □
8, côté du tube: A: passage de tube unique □ B: Double tube passe □ C: Quatre passes de tube □ D: Six passages de tube □

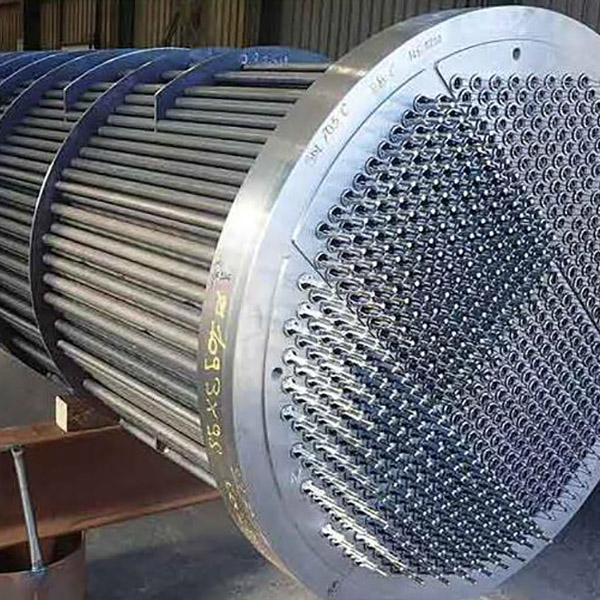

Échangeur de chaleur à coque et à tube horizontal
