Wuxi Hongdinghua Chemical Equipment Co., Ltd. (HDH) est également un fabricant professionnel de conception et de production de tours d'extraction. Les tours d'extraction rotatives sont utilisées pour séparer ou synthétiser des liquides mélangés complexes.
Wuxi Hongdinghua Chemical Equipment Co., Ltd. (HDH) est également un fabricant professionnel de conception et de production de tours d'extraction. Les tours d'extraction rotatives sont utilisées pour séparer ou synthétiser des liquides mélangés complexes.
La tour d'extraction rotative est un équipement d'extraction de précision, et Wuxi Hongdinghua a une compréhension et un savoir-faire uniques dans la conception et la fabrication de la tour d'extraction rotative.
1. Moins d'espace au sol et faible coût d'entretien
2. Capacité de traitement élevée, adaptée à la production continue;
3. Haute efficacité, faible rétention de solvant
La tour d'extraction rotative est un équipement de séparation efficace qui a de vastes applications dans des domaines tels que les produits chimiques fins, les produits pharmaceutiques et le traitement de la pollution environnementale.
La tour d'extraction rotative est un équipement d'extraction de type tour agité mécaniquement, qui se compose de trois parties: la section de clarification supérieure, la section de mélange et la section de clarification inférieure. La section de mélange est de forme cylindrique et l'intérieur est divisé en une série de chambres d'extraction par des baffles à anneau statiques. Le milieu des deux baffles à anneau statique est un disque rotatif fixe, qui tourne avec l'arbre d'agitation. Pendant le fonctionnement, la phase lourde (phase organique) et la phase légère (phase organique) entrent dans la tour respectivement du haut et du bas, et forment un contact contre-courant à l'intérieur de la tour. Sous agitation d'un disque rotatif fixe, la phase dispersée forme des gouttelettes liquides, augmentant le volume de transfert de masse. Une fois le processus d'extraction terminé, les phases légères et lourdes s'écoulent respectivement du haut et du bas de la tour.
Dans une tour d'extraction rotative, il y a plusieurs disques de même taille et d'espacement reliés par des arbres rotatifs au milieu, appelés disques rotatifs, qui tournent uniformement avec la rotation des arbres. Le disque rotatif est séparé par des disques circulaires de même taille et d'espacement fixés sur le mur de la tour, et est appelé disque fixe. Une solution (d'une densité inférieure) pénètre continuellement dans la tour depuis la partie inférieure, coule vers la partie supérieure en raison de la flottabilité, est brisée et dispersée en gouttelettes par l'action centrifuge du disque rotatif en rotation continue, et un autre solvant (d'une densité supérieure) pénètre continuellement dans la tour depuis la partie supérieure, coule vers le bas sous la gravité et remplit toute la tour. Les gouttelettes dispersées sont dispersées dans la solution continue et entrent en contact avec le solvant à travers les gouttelettes. Un ou plusieurs composants de la solution sont dissous sélectivement dans un solvant continu pour le transfert de masse.
Le nombre de disques rotatifs, l'espacement et d'autres structures de la tour d'extraction rotative sont calculés en fonction de facteurs tels que les spécifications des matières premières, le degré de séparation requis et la pureté.

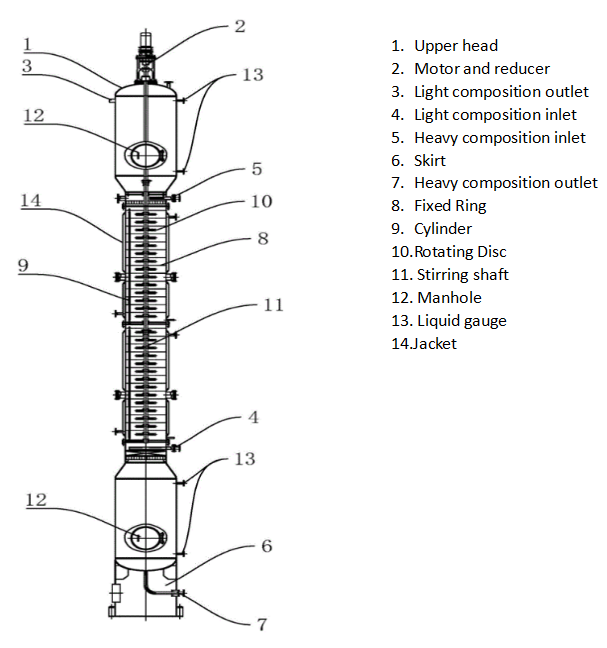

La tour d'extraction rotative est composée d'un cylindre vertical avec un baffle à anneau stationnaire horizontal. Le déflecteur à anneau statique est une plaque plate avec une ouverture centrale, et le déflecteur à anneau statique divise le cylindre en une rangée de chambres d'extraction. Il y a une bague mobile au centre de la chambre d'extraction, d'un diamètre légèrement plus petit que le diamètre d'ouverture du baffle à bague statique. Une rangée d'anneaux mobiles est installée parallèlement à l'arbre rotatif, de sorte que l'anneau mobile et l'arbre peuvent être facilement installés dans la tour d'extraction rotative. La section de mélange est située entre les deux brides au milieu, où le processus de transfert de masse liquide liquide est principalement terminé. La bride supérieure moyenne à la section de plaque supérieure est la section supérieure de séparation, utilisée pour clarifier le liquide léger; La section de la bride inférieure moyenne à la bride inférieure est une section de séparation inférieure utilisée pour clarifier le liquide lourd. Une grande plaque de tamis poreux est installée au-dessus et au-dessous de la section de mélange. La phase lourde pénètre dans la tour depuis le dessous de la plaque de tamis, tandis que la phase légère pénètre dans la tour depuis le dessus de la plaque de tamis. La fonction de la plaque de tamis est de réduire l'agitation liquide et d'améliorer l'effet de séparation de phases de la section de clarification.
Comme d'autres équipements d'extraction de tour, pendant le fonctionnement, les phases légères et lourdes entrent dans la tour d'extraction rotative depuis les parties inférieure et supérieure de la tour, respectivement. Les deux phases de la tour entrent en contact contre-courant, et sous l'action du disque rotatif, la phase dispersée forme de petites gouttelettes de liquide, augmentant la zone de transfert de masse entre les deux liquides. Les phases légères et lourdes qui terminent le processus d'extraction sortent ensuite respectivement de la sortie de liquide léger et de la sortie de liquide lourd,
