Parmi les différents types d'échangeurs de chaleur fabriqués par Wuxi Hongdinghua Chemical Equipment Co., Ltd., l'échangeur de chaleur à plaque en spirale non amovible est souvent choisi par les clients.
Parmi les différents types d'échangeurs de chaleur fabriqués par Wuxi Hongdinghua Chemical Equipment Co., Ltd., l'échangeur de chaleur à plaque en spirale non amovible est souvent choisi par les clients.

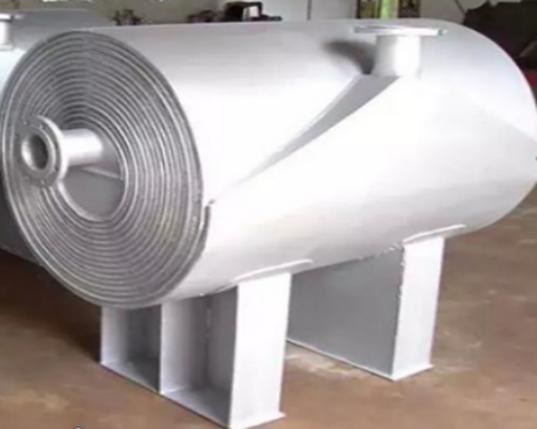

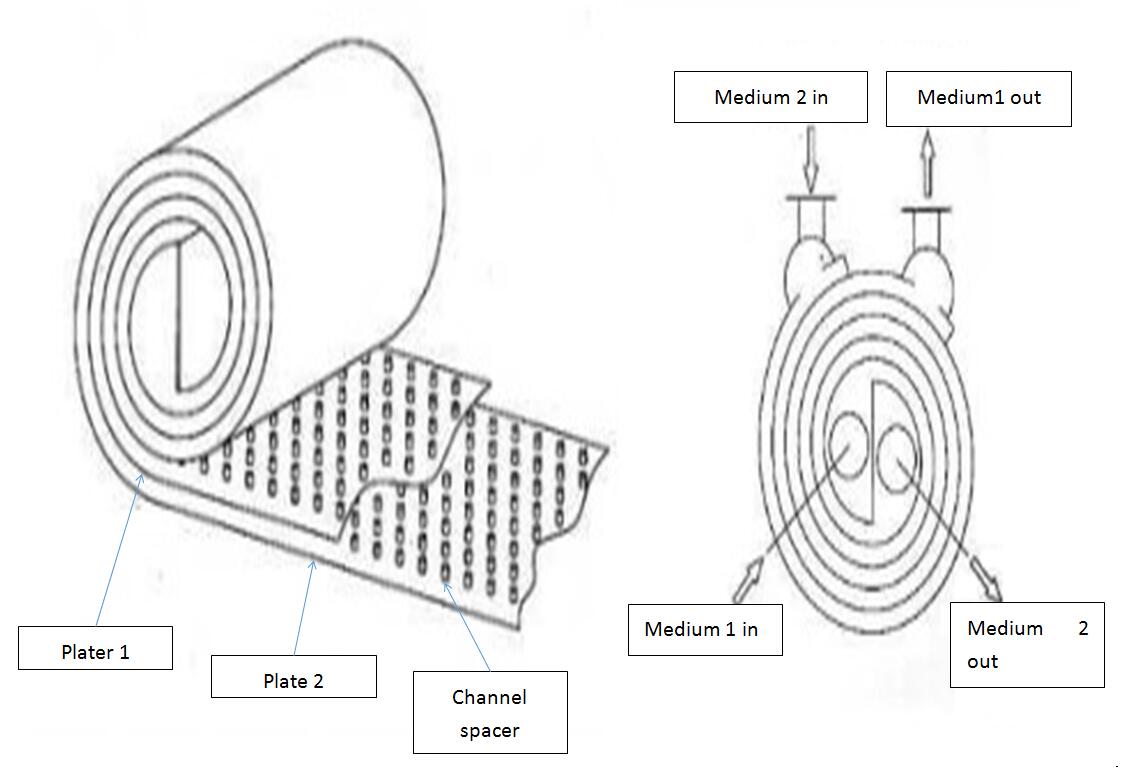

L'échangeur de chaleur à plaques en spirale non amovible est formé par laminage de deux plaques minces parallèles en carbone ou en acier inoxydable, formant une paire de canaux d'écoulement en spirale séparés les uns des autres. Les fluides froid et chaud circulent dans deux canaux séparés par une plaque en spirale comme surface de transfert de chaleur. Un espaceur de canal est soudé entre les deux plaques pour maintenir la distance entre les canaux et augmenter également la raideur de la plaque en spirale. Une plaque de cloison centrale est installée au centre de l'échangeur de chaleur pour séparer les deux canaux en spirale. Il y a des plaques de couverture ou des têtes soudées en haut et en bas, ainsi que des tuyaux d'entrée et de sortie pour deux fluides. Généralement, une paire d'entrée et de sortie est située sur le bord circonférentiel (le tuyau de connexion peut être tangentiel ou radial), tandis que l'autre paire est située sur l'axe. Tous les canaux d'extrémité sont soudés et scellés, avec de bonnes performances d'étanchéité.
Il convient aux industries telles que la chimie, le pétrole, les solvants, les produits pharmaceutiques, les aliments et boissons, les machines, les textiles, la métallurgie, le laminage de l'acier, le coking, etc. Il peut effectuer l'échange de chaleur vapeur-vapeur, l'échange de chaleur gaz-liquide et l'échange de chaleur liquide-liquide, et est également adapté à des milieux à haute viscosité qui nécessitent un échange de chaleur sous des conditions de température élevée ou de haute pression pour atteindre les exigences de processus telles que le refroidissement, le chauffage, la condensation, la concentration et la désinfection, et la récupération de chaleur résiduelle
L'échangeur de chaleur à plaques en spirale non amovible présente les avantages suivants en termes de performance:
1. Efficacité thermique élevée: Il peut maintenir deux types de fluides d'échange de chaleur à faibles débits, stimuler la turbulence et améliorer l'efficacité du transfert de chaleur. La différence de température du milieu peut être aussi petite que 1 ℃, entraînant une petite perte de chaleur; Sous la même perte de pression, l'efficacité de transfert de chaleur est de 3 à 5 fois celle d'un échangeur de chaleur tubulaire (coquille et tube); L'efficacité de récupération de chaleur peut atteindre plus de 99%.
2. Il a une structure compacte, un petit volume et une petite surface de plancher, qui est d'environ 30% de celle d'un échangeur de chaleur tubulaire (Shell et tube).
3. Coût de fabrication bas
4. Fonctionnement flexible
5. Facile à installer, nettoyer et entretenir, avec la capacité d'auto-nettoyage. En raison de son flux en spirale de milieu, la saleté n'est pas facile à déposer; Facile à nettoyer, peut être lavé à la vapeur ou à la solution alcaline, simple et facile à utiliser, adapté à l'installation de dispositifs de nettoyage.
6. Basse résistance: Le tuyau de connexion sur la coquille adopte une structure tangentielle. Le milieu circule à travers un seul canal, permettant un débit plus élevé que d'autres échangeurs de chaleur. Faible perte de pression, peut être utilisé pour manipuler la vapeur ou le gaz de grande capacité;
7. Des unités multiples peuvent être combinées pour l'utilisation:
Lorsque un seul appareil ne peut pas répondre aux exigences d'utilisation, plusieurs appareils peuvent être combinés, mais la combinaison doit respecter les règlements suivants: combinaison parallèle, combinaison en série et l'espacement entre les appareils et les canaux est le même. Combination hybride : Un canal en parallèle et un canal en série.
8. Lors de l'utilisation d'échangeurs de chaleur à plaques en spirale non amovibles pour l'échange de chaleur vapeur-vapeur, l'eau de circulation de refroidissement doit être équipée. Lorsque la pression et la température moyennes dépassent la plage d'application, d'autres structures d'échangeurs de chaleur telles que les échangeurs de chaleur à coque et à tube doivent être choisies.
9. Précautions pour le fonctionnement des échangeurs de chaleur à plaques à spirale non amovibles
(1) Lorsque le dépouillage de vapeur est arrêté, la température des deux côtés de la boue d'entrée et de sortie de l'échangeur de chaleur devrait être inférieure à 40 ℃.
(2) L'échangeur de chaleur à plaque en spirale doit être utilisé conformément aux exigences spécifiées pour éviter les dommages. L'échangeur de chaleur à plaque en spirale non amovible est un équipement d'échange de chaleur efficace, économisant de l'énergie et à faible investissement avec d'excellentes performances.
