Vue d'ensemble de l'évaporateur de film tombant

Selon les caractéristiques des matériaux, certaines matières premières nécessitent un évaporateur de film tombant pour le traitement de concentration. Wuxi Hongdinghua Chemical Equipment Co., Ltd. a de nombreuses années d'expérience dans la conception et la fabrication d'évaporateurs de film tombant.
L'évaporateur de film tombant est un dispositif qui peut réaliser l'évaporation et la concentration par chauffage avec de l'eau chaude, de la vapeur et de l'huile de transfert de chaleur.
Le matériau dans l'évaporateur de film tombant coule vers le bas sous la forme d'un film mince, il est donc appelé "film tombant" pour le distinguer du processus où le liquide de matière première coule vers le haut. Sa fonction principale est d'évaporer l'eau et le gaz de la matière première, augmentant ainsi la teneur en matière sèche du matériau, d'où le nom "évaporateur".

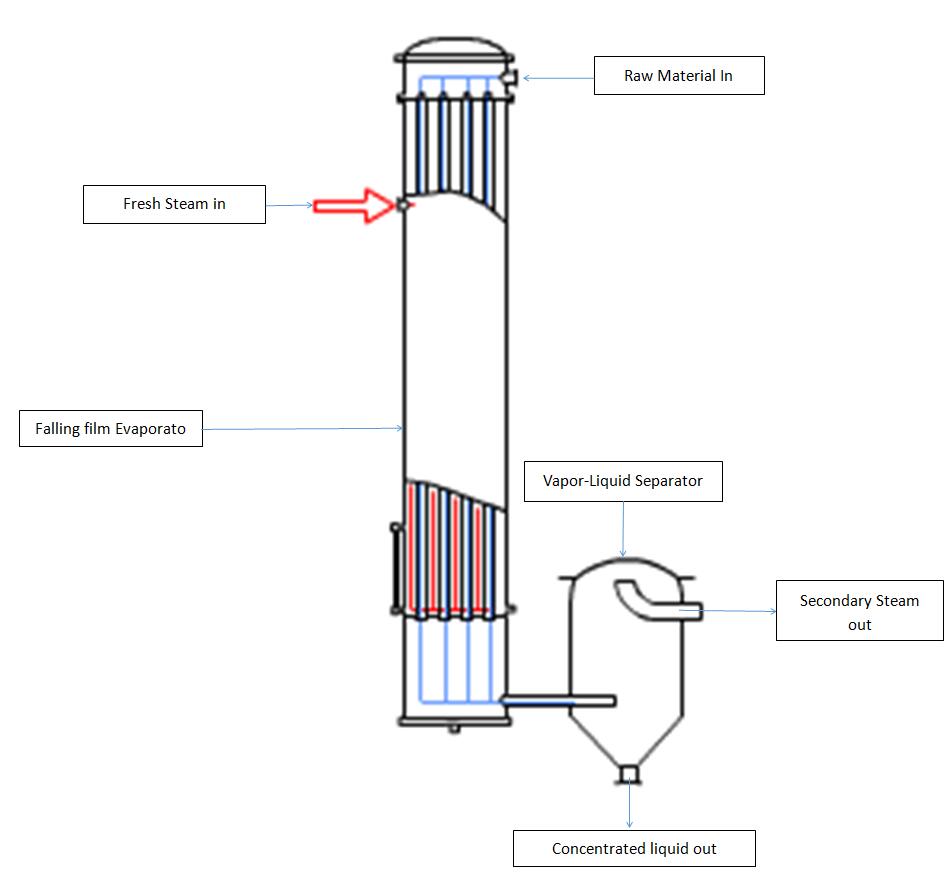

Principe du processus

La matière première à évaporer pénètre dans l'évaporateur de film tombant à partir du haut de l'évaporateur de film tombant à travers la pompe d'alimentation, passant par un distributeur de liquide qui est installé au haut de l'évaporateur de film tombant et un tube de film tombant équipé de chaque morceau de tube d'échange de chaleur à l'intérieur, de sorte que le liquide de matière première peut être formé en film. Le liquide de matière première traverse le tube d'évaporation (côté du tube) et est distribué sous forme de film dans le tube d'échange de chaleur. Lorsque la matière première coule vers le bas dans la cavité du tube par sa propre gravité, elle est chauffée par la vapeur à l'extérieur du tube et s'évapore lorsqu'elle atteint la température d'évaporation. La matière première, avec la vapeur secondaire, descend du tube et s'évapore sous forme de film. La vapeur secondaire est aspirée par la pompe à chaleur à jet de vapeur à travers l'effet Venturi et mélangée avec de la vapeur fraîche externe, qui est envoyée au côté de la coquille de la chambre de chauffage de l'évaporateur de film tombant sous forme de vapeur de chauffage. Le côté de la coquille de la chambre de chauffage à film tombant comporte des plaques pour guider la vapeur secondaire, condenser et décharger des gaz non condensables. Au cours du processus, l'énergie thermique est transférée de l'extérieur à travers la paroi du tube vers le matériau évaporé à l'intérieur du tube. Après échange de chaleur, la vapeur secondaire est condensée en eau par le condensateur et déchargée de l'évaporateur de film tombant.

Avantages de l'évaporateur de film à chute

1. Le temps de rétention du mélange liquide est court et il ne causera pas de dégradation aux substances sensibles à la chaleur;
2. En raison de son état de film mince et de son débit liquide élevé, le coefficient de transfert de chaleur de la cristallisation par évaporation primaire est correspondamment élevé;
3. La chute de pression est petite, et la pression et la température mesurées par le processus d'échangeur de chaleur sont presque constantes, de sorte que la chaleur sensible peut être évitée ou minimisée;
4. Puisque le fluide de matières premières ne coule que sous l ' effet de la gravité, plutôt que d ' être entraîné par la différence de température élevée, il est permis d ' adopter une différence de température basse plus économique;
5. La quantité de retenue de liquide dans l'équipement est relativement petite, ce qui peut éviter la rétention de liquide à petite échelle et la température élevée continue;
6. L'ébullition est une ébullition convective, de sorte que l'état de surface du tube a un impact relativement faible sur l'ébullition.
Les évaporateurs de film tombant sont largement utilisés pour l'évaporation et la concentration de solutions d'eau ou de solvant dans des industries telles que la médecine, l'alimentation, la chimie et l'industrie légère. Les évaporateurs à film tombant peuvent également être largement utilisés pour le traitement des déchets liquides dans ces industries. Particulièrement adapté aux matériaux sensibles à la chaleur, cet équipement fonctionne en continu sous vide et à basse température, avec une capacité d'évaporation élevée, des économies d'énergie et une réduction de la consommation, des coûts d'exploitation faibles et peut assurer l'invariance des matériaux pendant le processus d'évaporation.

Détail des évaporateurs de film tombant

Dans un évaporateur de film à chute, le liquide à évaporer entre par le haut de l'évaporateur de film à chute et traverse le distributeur de liquide. Le liquide coule vers le bas le long de la paroi du tuyau sous forme de film. La raison pour laquelle la chute du flux de film peut améliorer le coefficient de transfert de chaleur est que la surface d'écoulement du flux de film est beaucoup plus faible que la surface de section transversale réelle du tube, de sorte que le nombre de Reynolds du flux est considérablement augmenté, ce qui rend le coefficient de transfert de chaleur nettement plus élevé que celui de l'équipement ordinaire rempli de liquide. Le film tombant et le film montant sont tous deux dus au flux de film, ce qui augmente considérablement le coefficient de transfert de chaleur, mais leur principe de formation de film est différent. La montée du film est due à la grande vitesse d'écoulement d'air, ce qui fait que le liquide forme un film et monte le long de la paroi du tuyau; La chute du film est causée par la gravité et la force d'humidification du liquide sur la paroi du tuyau, ce qui fait que le liquide coule vers le bas le long de la paroi du tuyau sous forme de film. Par conséquent, certaines des caractéristiques de l'évaporateur de film tombant sont différentes de celles de l'évaporateur de film montant:
Il n'y a pas de colonne de pression statique dans l'évaporateur de film tombant, ce qui ne fera pas augmenter le point d'ébullition. Dans le même temps, le coefficient de transfert de chaleur n'a rien à voir avec la différence de température. Cela signifie que le coefficient de transfert de chaleur peut être très élevé à une faible différence de température de transfert de chaleur, de sorte que le film tombant est plus adapté que le film montant pour l'évaporation de substances sensibles à la chaleur.
Le film qui tombe est différent du film qui monte, et le coefficient de transmission du film ne dépend pas de la vitesse de la vapeur dans le tube, il convient donc aux occasions avec une petite évaporation. Par exemple, certains évaporateurs à effet deux utilisent souvent l'évaporation de film à hausse pendant la première étape d'évaporation, tandis que l'évaporation de film à chute est utilisée dans la deuxième étape d'évaporation.
Parce que le flux de film de l'évaporation de film tombant dépend de l'affection de la gravité, sous l'affection de la gravité, le liquide passe à travers le distributeur de film tombant, formant une forme de film et distribué uniformement sur chaque tube d'échange de chaleur. Lors de l'installation du distributeur de film à chute, il doit être assuré qu'il soit horizontal pour éviter une distribution inégale du flux liquide, ce qui peut affecter la formation de film et le débit requis pour l'évaporation du film à chute. Avant que HDH conceve et fabrique un évaporateur de film tombant, la personne technique communiquera en détail avec les clients au sujet de ce qui suit:
La composition et les spécifications du mélange liquide de matières premières - cela peut déterminer la sélection précise du matériau pour construire l'évaporateur
Taux de concentration de matières premières (mélange liquide)
Exigences de concentration pour l'achèvement
Capacité de traitement (volume)
De cette manière, HDH peut concevoir en fonction des données et des exigences que vous fournissez, déterminer les matériaux appropriés pour la construction d'équipements et déterminer quelle forme d'évaporation utiliser, qu'il s'agisse d'un évaporateur de film montant ou d'un évaporateur de film descendant.

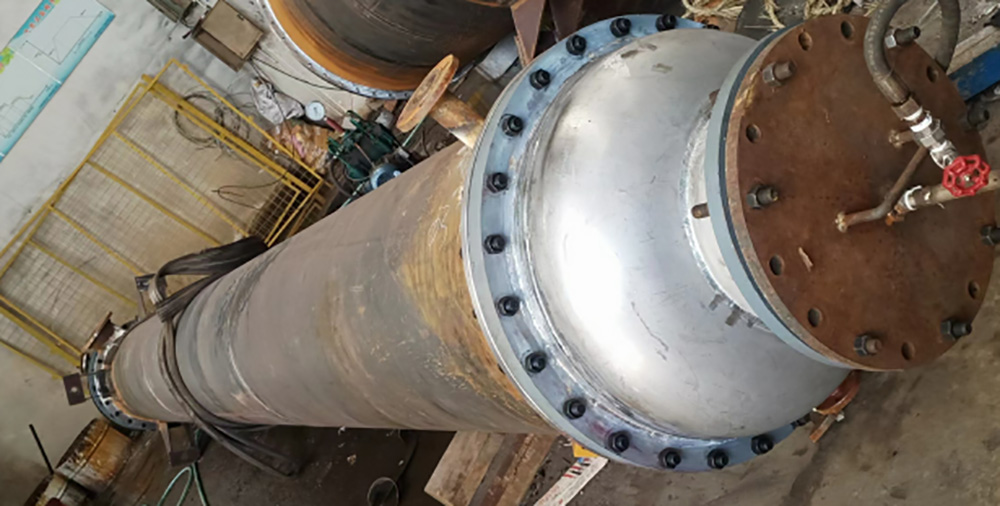

Évaporateur de film à chute (essai hydraulique)
