Vue d'ensemble de l'évaporateur de film ascendant

Wuxi Hongdinghua Chemical Equipment Co., Ltd. est un fabricant professionnel de divers évaporateurs industriels. Différents types d'évaporateurs doivent être choisis pour les matières premières ayant des propriétés physiques et chimiques différentes. L'évaporateur de film ascendant est un équipement d'évaporation et de concentration conçu en conséquence.
L'évaporateur de film ascendant conçu et fabriqué par HDH est un type commun d'évaporateur, qui fonctionne en utilisant la chaleur pour convertir le liquide en gaz, réalisant ainsi la séparation et la concentration du liquide. L'évaporateur se compose principalement d'un chauffage, d'un évaporateur, d'un condensateur et d'une pompe.

Caractéristiques et application de l'évaporateur de film ascendant

1. Hauteur globale courte
2. Bonne performance de vapeur secondaire à haute vitesse;
3. Il est nécessaire de contrôler la vitesse et la quantité d'alimentation;
4. La vapeur de chauffage circule en parallèle avec le liquide matériel.
5. La formation de film de l'évaporateur de film ascendant est réalisée en contrôlant l'intensité d'évaporation.
Les évaporateurs de film montant sont largement utilisés dans les industries telles que la chimie, la pharmaceutie et l'alimentation. Il convient à l'évaporation de substances à forte évaporation, sensibles à la chaleur, visqueuses et mousseuses. Le liquide est normalement fortement réfluxé de manière à ce que le liquide se déplace vers le haut le long de la paroi interne du tube pour contrer l'influence de la gravité. Par conséquent, l'évaporateur de film ascendant convient également pour les produits à haute viscosité et les produits à échelle facile sur la surface chauffante.

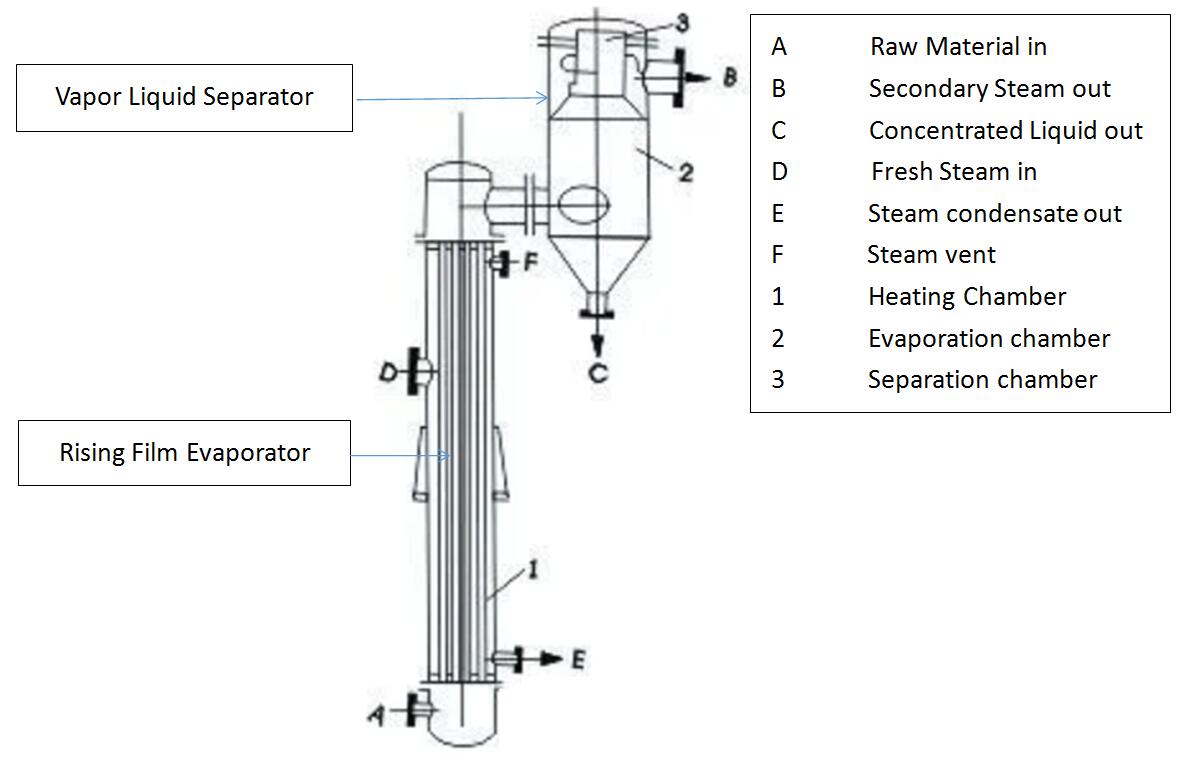

Détail de l'évaporateur de film ascendant

L'alimentation du liquide de matière première à traiter dans l'évaporateur de film ascendant, puis il est chauffé par un chauffage à son point d'ébullition, ce qui génère de la vapeur. La vapeur montera vers le haut, et la vapeur qui monte rapidement poussera le liquide à former un film sur la paroi interne du tube d'échange de chaleur. Après refroidissement par le condensateur, il deviendra un liquide et sera finalement recueilli. Au cours de ce processus, le solut dans le liquide montera avec la vapeur pour former un film, mais en raison de son grand poids moléculaire, il est difficile de passer à travers le condensateur, de sorte qu'il se concentrera progressivement dans l'évaporateur.
Le principe de fonctionnement d'un évaporateur de film ascendant peut être divisé en deux étapes: l'évaporation et la concentration. Pendant l'étape d'évaporation, le liquide est chauffé pour obtenir de la vapeur, qui se déplace vers le haut avec le film montant et se refroidit à travers le condensateur avant de devenir un liquide. Au cours de l'étape de concentration, le solut dans le liquide se concentre progressivement jusqu'à atteindre la concentration attendue.
L'avantage d'un évaporateur de film ascendant est qu'il peut gérer des liquides à forte concentration, économiser de l'énergie et réduire les rejets d'eaux usées. En outre, l'évaporateur de film ascendant a les avantages de structure simple, d'opération pratique et de faible coût d'entretien, ce qui le rend largement utilisé dans les industries telles que la chimie, la pharmaceutique et l'alimentation.
Le liquide suit le principe du siphonage et pénètre dans le tube de l'échangeur de chaleur. Le liquide est chauffé et s'écoule dans le séparateur de film montant. Le liquide et la vapeur sont séparés dans le séparateur et refoulent vers l'évaporateur de film montant à travers le tube de circulation, formant une boucle fermée. Par conséquent, l'évaporateur de film montant est également connu sous le nom d'évaporateur de circulation externe.
L'évaporateur à film montant peut également être considéré comme un type de sécheur à film mince. Le médicament liquide est préchauffé à une température qui approche du point d'ébullition lors du traitement, puis le médicament liquide est alimenté dans l'évaporateur de film montant. La vapeur secondaire générée dans la chambre de chauffage. La vapeur secondaire pousse le médicament liquide vers le haut et forme un film sur la paroi intérieure du tube, qui monte le long de la paroi du tuyau. Le séchage est terminé pendant ce processus. Convient pour de grandes quantités de liquides médicinaux dilués.
Comme la concentration de la solution augmente drastiquement avec le processus d'évaporation, un évaporateur de film tombant doit être appliqué.
Les évaporateurs à film ascendant peuvent être conçus et améliorés selon différentes exigences de procédé. Par exemple, augmenter le nombre et la zone de chauffage des chauffages peut augmenter le taux d'évaporation; Il peut augmenter le nombre et la taille des séparateurs pour améliorer l'efficacité de la séparation; Différents matériaux (matériau pour construire l'évaporateur de film montant) et structures peuvent être utilisés pour améliorer la résistance à la corrosion et à la haute température.

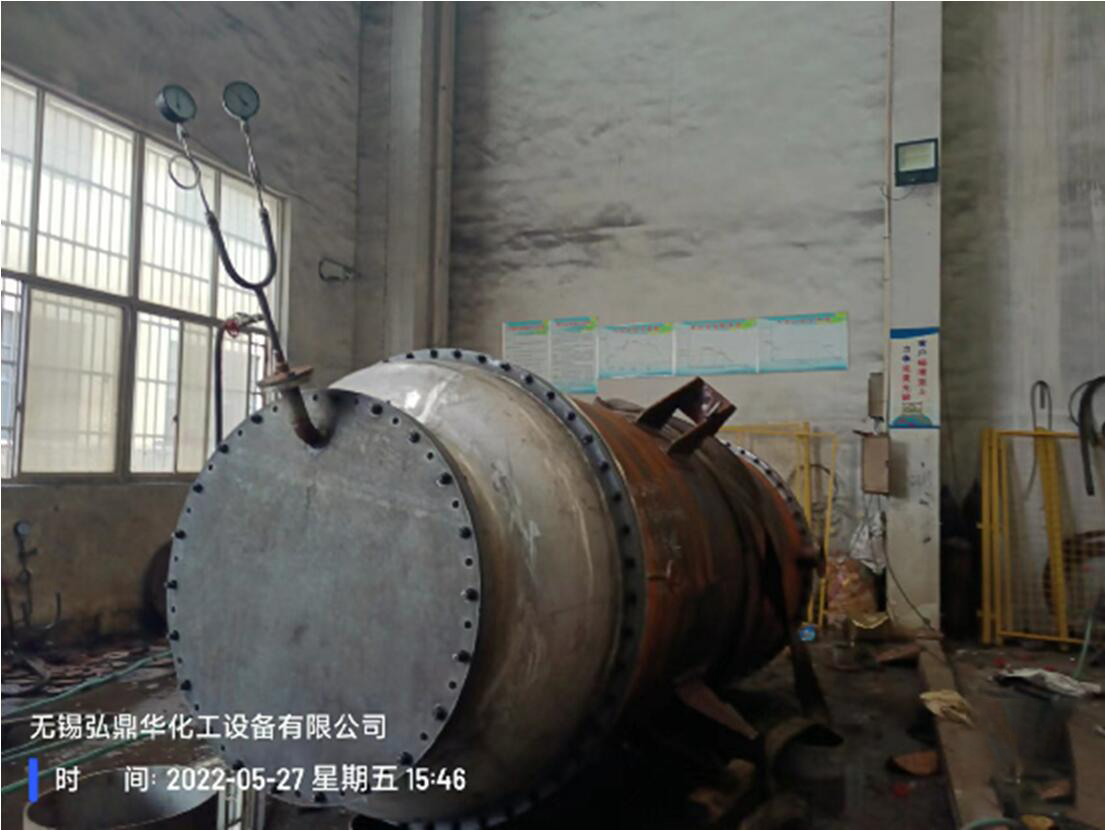

Évaporateur de film montant est testé hydraulique
