Vue d'ensemble de l'évaporateur de film de débris fixe

Wuxi Hongdinghua Chemical Equipment Co., Ltd. a conçu et fabriqué diverses formes d'évaporateurs de film essuyé pour les clients. L'évaporateur de film essuyé à lame fixe est un type d'évaporateur de film essuyé avec une haute précision de fabrication et d'installation.

Principe de fonctionnement de l'évaporateur de film essuyé à lame fixe

La lame de l'évaporateur de film essuyé à lame fixe est en matériau métallique, qui est rigidement relié au rotor. La longueur du rasoir est la même que celle du cylindre d'évaporation. L'écart entre la lame rotative et la paroi interne du cylindre d'évaporation est de 1 à 2 mm. Il convient à l'évaporation, à la concentration, à la dissolution ou à la purification de matériaux à viscosité extrêmement élevée et faciles à former de la mousse. Un évaporateur essuyé à lame fixe est également composé d'un ou plusieurs corps cylindriques avec chauffage de veste et une lame rotative à l'intérieur du cylindre. La lame essuye en continu la matière première entrant dans l'évaporateur de film essuyé à lame fixe dans un film liquide épais et uniforme sur la surface chauffante et se déplace vers le bas; Au cours de ce processus, les composants à faible point d'ébullition sont évaporés et le résidu est déchargé du fond de l'évaporateur.

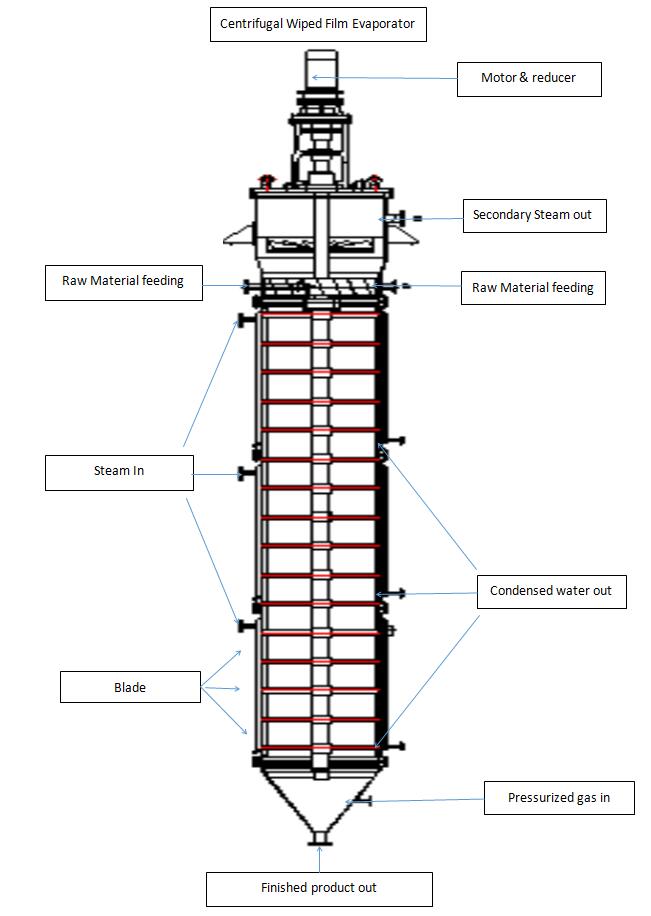

1. Caractéristiques et application de l'évaporateur de film essuyé à lame fixe
Les caractéristiques structurelles de l'évaporateur de film essuyé à lame fixe sont les suivantes:
1.Motor et réducteur: dispositif d'entraînement pour la rotation du rotor.
2. Chambre de séparation de vapeur-liquide: les matériaux entrent tangentiellement dans l ' évaporateur de film essuyé à lame fixe à travers l ' entrée de la partie inférieure de la chambre de séparation de vapeur-liquide et sont répartis de manière continue et uniforme sur la paroi de la chambre d ' évaporation de l ' évaporateur de film essuyé à lame fixe à travers le distributeur de liquide à la partie inférieure de la chambre de séparation de vapeur-liquide. La vapeur secondaire évaporée de la chambre d'évaporation monte dans la chambre de séparation à la partie supérieure de l'évaporateur de film essuyé à lame fixe, et est séparée des gouttes de liquide ou de la mousse qui peuvent être transportées par la vapeur secondaire à travers le séparateur gaz-liquide installé dans la chambre de séparation de vapeur-liquide.
3. Distributeur de liquide: Installé sur le rotor, le matériau entre dans l'évaporateur de film essuyé à lame fixe de la direction tangentielle, et est continuellement et uniformement distribué en forme de film sur la surface d'évaporation à travers le distributeur de liquide rotatif.
4. séparateur de gaz liquide: le séparateur de gaz liquide est installé dans la partie supérieure de la chambre de séparation, qui piège les gouttes de liquide ou la mousse qui peuvent être transportées par la vapeur secondaire ascendante et la fait retomber sur la surface d'évaporation.
5. Chambre d'évaporation: La paroi intérieure de la chambre d'évaporation est la surface d'évaporation où elle échange de la chaleur avec les matériaux forcés à former un film par les lames rotatives et le milieu chauffant à l'intérieur de la veste.
La surface intérieure de la chambre d'évaporation doit être usinée et polie avec précision pour s'assurer que l'épaisseur de paroi de la chambre d'évaporation répond aux exigences de résistance. En outre, lors de l'assemblage, il est nécessaire d'assurer l'excentricité entre le rotor et l'axe de la chambre d'évaporation, et sa précision de traitement et d'assemblage dépasse de loin d'autres formes d'évaporateurs de film essuyé.
6.Rotor: Le rotor est entraîné par un moteur électrique et un réducteur, effectuant un mouvement circulaire, avec une résistance fiable et une stabilité élevée.
7. Lame: La lame est rigidement reliée à l'arbre rotatif et traitée par usinage de précision, effectuant un mouvement circulaire pour essuyer continuellement la matière première sur la surface d'évaporation en un film mince, réalisant l'effet d'évaporation de film mince.
8. La tête inférieure est équipée de roulements auto-lubrifiants résistants à la haute température, le roulement inférieur devrait être pratique pour la décharge du matériel et l'entretien et la réparation.

Les caractéristiques de fonctionnement de l'évaporateur de film essuyé à lame fixe sont les suivantes

1. Perte de pression minimale
La matière première Dans un évaporateur de film essuyé à lame fixe, "flux" et le "flux" de vapeur secondaire sont dans deux "canaux" indépendants: Le matériau tombe le long de la paroi de la chambre d'évaporation et descend; La vapeur secondaire laisse l'évaporateur presque libre du centre du cylindre, de sorte que la perte de pression est minimale.
2. Capable de fonctionner dans de vraies conditions de vide
En raison de la résistance extrêmement faible de la vapeur secondaire de la surface d'évaporation au condensateur, elle peut maintenir un degré de vide élevé sur la surface d'évaporation de toute la paroi de la chambre d'évaporation. Le degré de vide
amélioration réduit efficacement le point d'ébullition du matériau traité.
3. Coefficient de transfert de chaleur élevé, intensité d'évaporation élevée
La diminution du point d'ébullition du matériau augmente la différence de température avec le milieu chaud; Résistance thermique stable en raison de l'épaisseur uniforme du film; De même, le coking et l'écaillage des matériaux sur la paroi sont inhibés, et le coefficient de transfert thermique partiel de la paroi du cylindre d'évaporation est également amélioré; Par conséquent, son intensité d'évaporation est très élevée.
4. Évaporation à basse température
En raison de la capacité de maintenir un vide élevé à l'intérieur du cylindre d'évaporation, le point d'ébullition du matériau traité est fortement réduit, ce qui le rend particulièrement adapté à l'évaporation à basse température de matériaux sensibles à la chaleur.
5. Temps de flux court
Le temps d'écoulement du matériau dans l'évaporateur est très court, empêchant efficacement la décomposition, l'agrégation ou la détérioration du produit pendant le processus d'évaporation.
6. La vapeur de faible qualité peut être utilisée
La vapeur est un moyen thermique couramment utilisé. En réduisant le point d'ébullition des matériaux et en assurant la même différence de température, la température du milieu chauffant peut être réduite. L'utilisation de vapeur de faible qualité est bénéfique pour l'utilisation de l'énergie. Particulièrement adapté comme évaporateur à effet final pour l'évaporation à effet multi.
7. Forte adaptabilité et opération facile
En raison de la structure de l'évaporateur de film essuyé à lame fixe, l'évaporateur de film essuyé à lame fixe peut être utilisé pour manipuler des matières premières à haute viscosité, mousseuses et sensibles à la chaleur qui sont difficiles à manipuler par les évaporateurs classiques
L'évaporateur de film essuyé à lame fixe fabriqué par HDH est largement reconnu et accepté, et l'évaporateur de film essuyé à lame fixe conçu et fabriqué par HDH peut être adapté à divers besoins:
1. Distillation
2. Concentration
3. Dégazage
4. Blanchiment
5. Déodorisation
6. Séchage
7. Réaction
8. Cristallisation (exerçant la fonction de refroidissement de l'évaporateur)
9. Recyclage (en particulier solvants ou autres substances utiles utilisées dans l ' industrie pharmaceutique)
10. Purification (comme le dessalement de l ' eau de mer, la séparation des substances en solution pure)

Détails de l'évaporateur de film essuyé à lame fixe

L'évaporateur de film essuyé à lame fixe est un type d'évaporateur de film essuyé, et ses caractéristiques structurelles sont les suivantes:

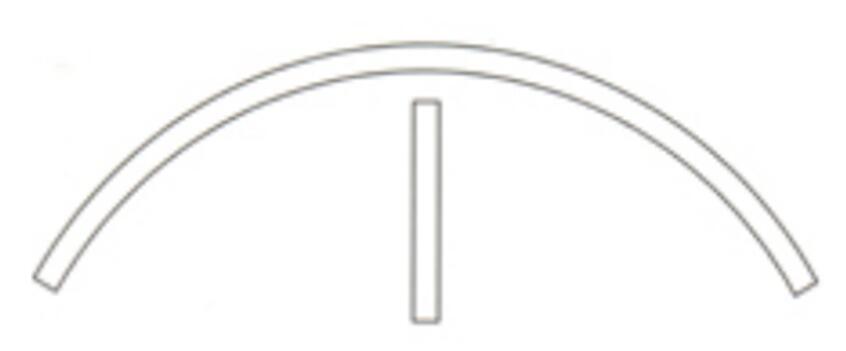

Un évaporateur de film essuyé à lame fixe, avec une forme de lame d'essuyé de film similaire à un mélangeur, est équipé d'un rotor à lame rigide. La longueur du film d'essuyement et la hauteur de la surface de chauffage sont les mêmes, et l'écart entre le film d'essuyement et la surface de la paroi de chauffage est ajusté à 1-3mm en fonction de la largeur du film d'essuyement et de la taille de l'évaporateur, de sorte qu'il n'y a pas d'usure sur la surface de chauffage. Cette structure de type fermé et le rotor de surface très lisse sont faciles à nettoyer, par conséquent, le matériau a une large gamme d'applications et est très adapté à l'industrie alimentaire, ainsi que les exigences GMP de l'industrie pharmaceutique. Il peut manipuler des matières premières avec une viscosité d'environ 50000 mpas. Les lames rigides de l'évaporateur de film essuyé à lame fixe peuvent également être réalisées en forme de spirale, qui peut manipuler des matières premières avec une viscosité allant jusqu'à 70000 mpas. Le matériau de la lame est le même que le matériau du cylindre d'évaporateur.
détails de l'évaporateur de film essuyé à lame fixe

Considération

Wuxi Hongdinghua Chemical Equipment Co., Ltd. doit considérer de manière exhaustive les facteurs suivants lorsqu'il aide les clients à choisir des évaporateurs de film essuyé à lame fixe:
1. Capacité de production et paramètres opérationnels:
Y compris la capacité de traitement :
Concentration en aliments pour animaux:
Concentration de décharge :
Température d'alimentation:
Température de décharge:
Durée de fonctionnement :
2. Caractéristiques matérielles:
Sensibilité thermique du matériau:
Viscosité du matériau:
Fluidité du matériau à température de fonctionnement:
Propriété moussante du matériau:
Contenu solide de matériau
Tendance à la cristallisation du matériau:
Tendance au coking du matériau:
Est-ce que le matériau est sujette à l'agrégation
2. Médium de fonctionnement (source de chaleur):
Vapore d'eau : (pression)
Température de l'eau de refroidissement: ℃
Solution de nettoyage (solvant):
3. Sélection du matériau pour la fabrication:
Exigences de polissage de surface:
5. Conditions du site :
Limitations d'espace :
Conditions climatiques: intérieur et extérieur
Le lien entre l’énergie et les produits :
Plateforme de travail, etc.:
6. Règlement :
Exigences de sécurité :
Indicateurs de bruit :
Indicateurs de protection de l'environnement:

Évaporateur de film essuyé à lame fixe

Évaporateur de film essuyé prêt pour l'essai
